Descripción
Kit motor puerta batiente M400 230v hasta 3 metros.
Accionador para puerta batiente abatible hasta 3,5 metros de longitud.
Uso residencial.
Irreversible, desbloqueo de emergencia con llave.
Peso máximo de la hoja 250kg.
Potencia 330w, voltaje 230v, consumo 1,8A.
Empuje máximo 1600N.
Temperatura de trabajo -25º / +60º.
Tiempo de apertura 22 segundos.
Protección térmica 150º.
Ciclo de trabajo 35%.
Lubricación grasa.

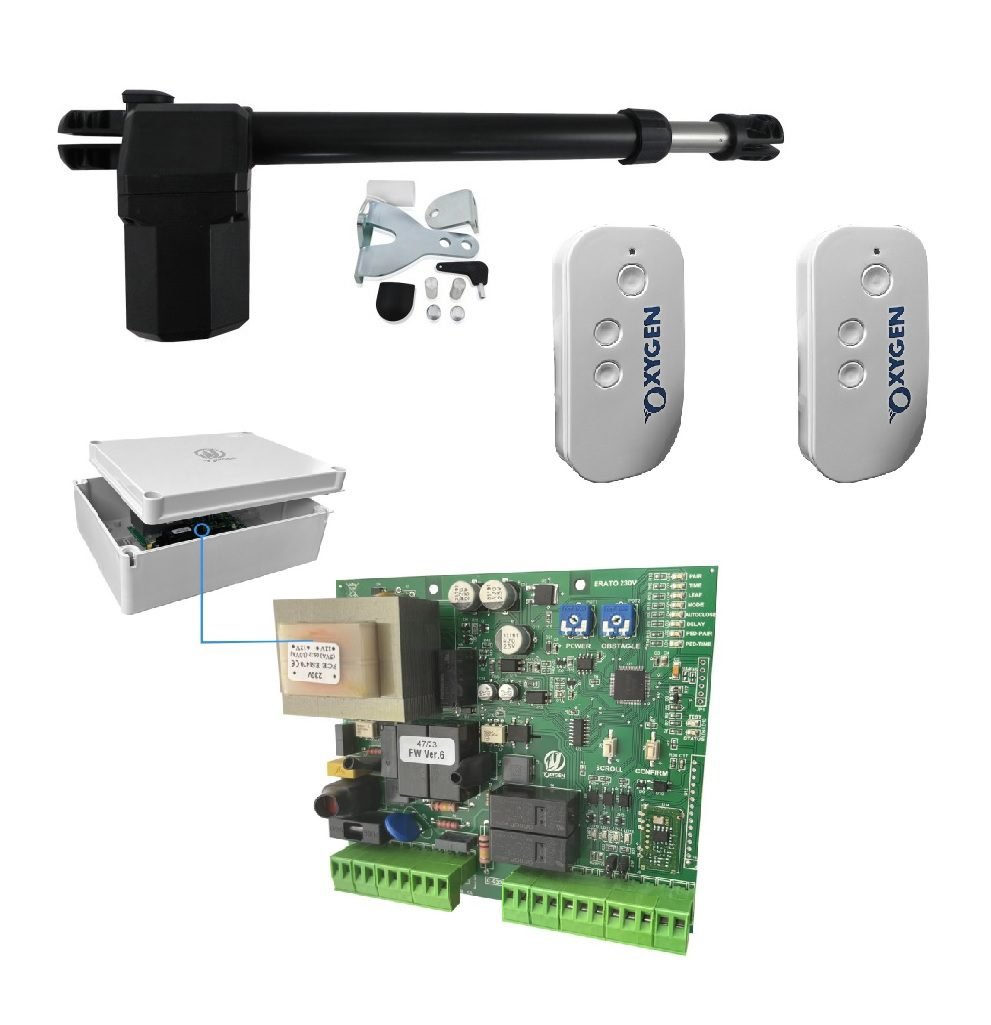

COMPOSICIÓN DEL KIT:
MOTOR M400 230V, SOPORTES Y ACCESORIOS (izquierdo o derecho).
UNIDAD DE CONTROL CON RADIO RECEPTOR EN CAJA ESTANCA.
2 UNIDADES DE MANDO A DISTANCIA VENUS.
MANUALES DE USO.
MANUALES DE USO:
TIEMPO DE ENTREGA:
ENTREGA EN 5 DÍAS LABORABLES – SE PIDEN A ITALIA POR ENCARGO.
INSTALACIÓN:
Abrir la caja y sacar el motorreductor, comprobar que el mismo no haya sufrido daños durante el transporte.
Asegurarse que la hoja de la puerta sea perfectamente horizontal.
Fijar el soporte A sobre el pilar que se encuentra al lado de la puerta respetando las cotas indicadas en la tabla 1, según modelo, (S 300, M 400, L 600). No olvidar la inclinación de 1º.
Instalar el motorreductor sobre el soporte A y fijarlo mediante tornillo.
Con la puerta cerrada, girar la rosca del eje D del motorreductor y deslizar hacia fuera el eje hasta que llegue al final de la carrera.
Girar el eje en sentido contrario 1 vuelta de 360º(ver figura 4).
Colocar el soporte B en el agujero del eje y posicionar el soporte contra la hoja de la puerta. Fijar el soporte a la puerta sin olvidar la inclinación. (figura 2)
Proceder de la misma manera con la otra hoja de la puerta en caso de instalar 2 motores.
Conectar los cables y el condensador al cuadro de control según manual del cuadro.
Colocar la tapa sobre el tornillo de desbloqueo (C) (Figura 5)
OPERACIÓN DESLOQUEO DE EMERGENCIA:
Para el bloqueo y desbloqueo manual de las puertas, utilice la llave suministrada en el tornillo de desbloqueo (ver FIG. 1).
Retire la tapa protectora
Inserte la llave suministrada en el asiento como se muestra en la figura.
Gire la llave de la parte superior del motorreductor para desbloquear y en la dirección opuesta para bloquear.
DIMENSIONES DEL MOTOR:
